地铁门襟配电箱设计与应用全指南：从标准规范到工程实践

发布时间：2026/6/5
发布机构：江西新沅年智能科技有限公司
引言：

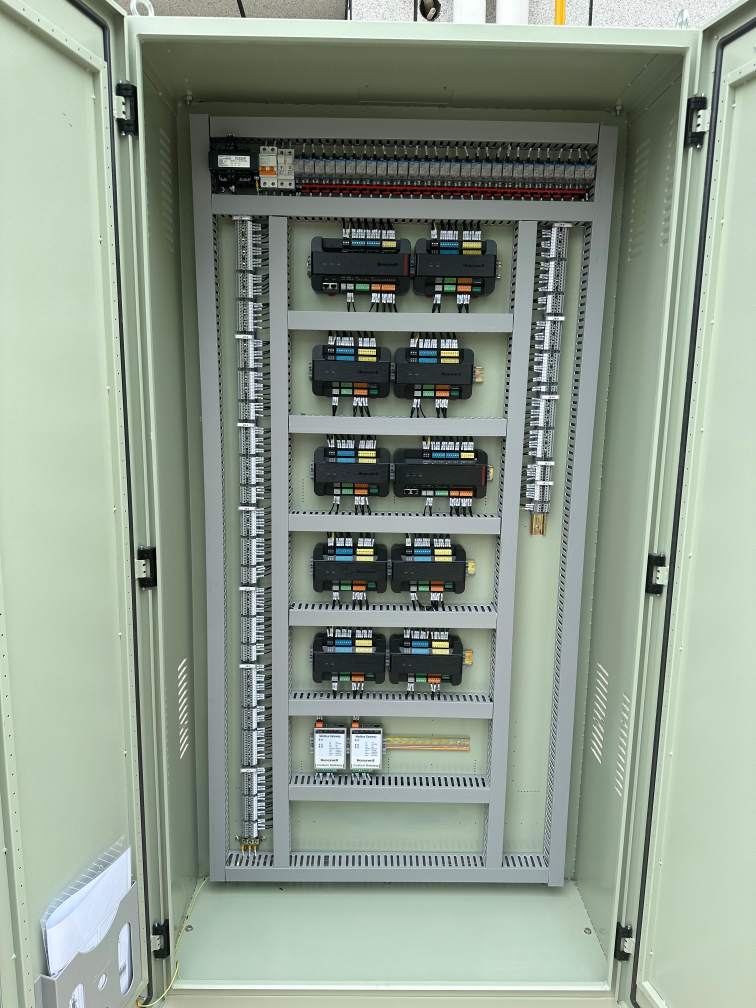

地铁安全的"神经中枢" 在城市轨道交通系统中，门禁系统作为安全防范体系的第一道防线，其重要性不言而喻。而门禁配电箱，作为整个门禁系统的"心脏"，承担着电力分配、信号转换、应急保障等核心功能。据中国城市轨道交通协会2025年统计数据显示，全国已开通运营的地铁线路中，因供电问题导致的门禁系统故障占总故障数的37.2%，其中配电箱设计缺陷或配置不合理是主要诱因。 本文基于《地铁设计规范》GB50157-2013、《出入口控制系统工程设计规范》GB50396-2007等国家强制性标准，结合成都地铁、广州地铁、长沙地铁等多条线路的工程实践经验，系统阐述地铁门襟配电箱的设计要点、技术规范、应用场景及运维管理，为轨道交通电气设计师、工程总包方及运营单位提供可落地的专业指导。 一、地铁门襟系统的供电特性与负荷分级 1.1 负荷等级的法定要求 根据《地铁设计规范》GB50157-2013第15.5.1条明确规定，门禁系统设备属于一级负荷中特别重要负荷。这一定性决定了其供电设计的严苛标准： 双电源独立供电：两路电源应来自不同的变电所，末端设置自动切换装置（ATS） 转换时间要求：正常电源中断后，备用电源应在0.5秒内完成切换 持续供电能力：地下线路应急供电时间不少于60分钟 以长沙地铁6号线为例，其门禁系统采用"双市电进线+UPS后备电源+蓄电池组"三级保障体系，即使在全站断电的极端情况下，仍能保证门禁系统正常工作4小时以上，完全满足人员疏散和应急救援的需求。 1.2 地铁门禁系统的用电特点 与普通商业建筑门禁系统相比，地铁门禁具有显著的差异化特征： 表格 特征维度 普通商业门禁 地铁门禁系统 工作环境 常温、干燥 温度-25℃～+70℃，湿度可达95%RH 供电可靠性 单路市电+小型UPS 双路市电+专用UPS+蓄电池组 电磁环境 相对纯净 强电磁干扰（牵引整流、通信信号） 联动要求 基本消防联动 FAS/BAS/ISCS/AFC多系统深度联动 应急模式 简单断电开门 分级应急释放+IBP盘硬线控制 这些特点决定了地铁门襟配电箱不能简单采用工业通用产品，必须进行轨道交通场景的深度定制化设计。 1.3 典型车站门禁系统负载测算 以一个标准地下车站为例，门禁系统的电力负荷构成如下： 门禁主控制器：2台，每台功耗50W，合计100W 就地控制器：15-20台，每台功耗15W，合计225-300W 读卡器：30-40个，每个功耗5W，合计150-200W 电锁电源：40-50套，每套工作电流0.5A，峰值电流2A 辅助设备：门磁、出门按钮、破玻开关等，合计约50W 总负载约为525-650W，考虑20%的冗余设计，配电箱的额定容量应不小于800W。这还不包括未来扩容需求，专业设计通常会预留**30-40%**的备用容量。 二、地铁门襟配电箱的核心设计标准 2.1 箱体结构与机械性能 根据**GB 7251.1-2013《低压成套开关设备和控制设备》**和轨道交通行业特殊要求，地铁门襟配电箱的结构设计必须满足以下指标： 箱体尺寸与材料： 标准尺寸：600mm（高）×600mm（宽）×250mm（深），可根据点位数量调整 钢板厚度：前门≥2.0mm，壳体≥1.5mm，设备安装板≥3.0mm 材质要求：采用Q345B冷轧钢板，冷加工工艺符合DIN EN 10130标准 表面处理：磷化处理+静电喷塑，涂层厚度60-80μm，盐雾试验≥96小时 防护等级： 设备房内安装：IP54（防尘、防溅水） 公共区或隧道旁安装：IP65（防尘、防水浸） 车辆段户外安装：IP66+防紫外线处理 抗震性能： 通过ISO 10326-2随机振动测试（5-500Hz，Grms=2.5） 六点抗震法兰连接，内部元器件配备减震垫片 满足地铁运营期间的持续振动环境要求 2.2 电气系统架构设计 地铁门襟配电箱采用**"双进线+ATS+模块化配电"**的经典架构，这一设计在国内数十条地铁线路中得到验证： 进线单元： 两路独立AC220V电源进线，分别来自车站I、II段母线 每路进线配置C型16A微型断路器+浪涌保护器 自动转换开关（ATS）采用PC级产品，转换时间≤100ms UPS单元： 在线式双变换UPS，容量1-2kVA 蓄电池组采用12V/7Ah阀控式铅酸蓄电池，16节串联 后备时间设计：满载≥4小时，半载≥8小时 具备电池温度补偿、定期自动放电检测功能 配电输出单元： 主控制器回路：2路独立输出，每路配置C6断路器 就地控制器回路：每2-3台控制器1路，每路配置C4断路器 电锁电源回路：分区独立供电，每区配置专用断路器+熔断器 备用回路：预留**25%**的输出回路，满足未来扩容需求 监控与通信单元： 集成RS485/Modbus RTU通信接口，上传至车站BAS系统 监测参数：输入电压、输出电压、负载电流、电池电压、UPS状态 干接点报警输出：电源故障、UPS故障、通信故障、过温报警 2.3 电磁兼容与防雷设计 地铁环境的电磁干扰强度是普通商业建筑的5-10倍，因此EMC设计至关重要： 三级防雷体系： 第一级（电源进线）：B级浪涌保护器，最大放电电流40kA（8/20μs） 第二级（UPS前端）：C级浪涌保护器，最大放电电流20kA（8/20μs） 第三级（设备输出端）：D级信号防雷器，保护通信线路 电磁屏蔽措施： 箱体整体采用全密封焊接结构，接缝处加装导电橡胶条 所有进出线孔采用金属防水接头，屏蔽层360°接地 强弱电线路物理隔离，间距≥150mm 关键回路加装EMI电源滤波器，抑制传导干扰 接地要求： 独立接地铜排，截面积≥25mm² 与车站综合接地网连接，接地电阻≤1Ω 箱体、设备、屏蔽层三点共地，消除电位差 三、门襟配电箱的内部配线与工艺标准 3.1 线缆选型规范 地铁环境对线缆的防火、耐温、抗老化性能有特殊要求，严格执行GB/T 19666-2019《阻燃和耐火电线电缆通则》： 电源回路： 交流进线：WDZN-YJY-3×4mm²（低烟无卤阻燃耐火交联聚乙烯绝缘电缆） 直流输出：WDZN-BYJ-2×2.5mm²（单芯硬线）或WDZN-RYJ-2×2.5mm²（多股软线） 电锁电源：RVVP-4×1.5mm²（屏蔽四芯线，同时传输电源和门磁信号） 信号回路： RS485通信：RVSP-2×0.75mm²（双绞屏蔽线） 干接点信号：RVV-2×0.5mm² 紧急破玻：BVR-2×1.5mm²（耐火型） 3.2 双层走线工艺创新 传统单层平面布线模式在地铁应用中暴露出维护困难、电磁干扰、散热不良等问题。近年来，双层走线技术成为行业主流解决方案，已在成都地铁10号线、郑州地铁14号线等项目中成功应用。 上层空间： 专用于主干动力电缆（进线总开关至各馈出断路器） 采用水平托盘式金属桥架+可调式绝缘夹具固定 确保载流量充足、弯曲半径合规、机械应力分散 下层空间： 独立规划为控制线缆与弱电信号通道 包含RS485通信总线、干接点信号线、消防联动线等 配置金属隔板、导电橡胶密封条及接地铜带 两层之间： 设置可拆卸式A级防火隔热隔板（耐火≥2小时） 满足GB 50016《建筑设计防火规范》对电气竖井内设备的防火分隔要求 便于后期扩容时单独开启某一层而不影响另一层运行 3.3 标识与可追溯性设计 地铁运营周期长达50年以上，完善的标识系统对后期运维至关重要： 线缆标识： 每根电缆两端采用热缩套管标识，内容包含回路编号、起点、终点 采用"走线轨迹唯一性编码机制"，每根电缆对应唯一ID号 颜色分区管理：红色=主电源、黄色=应急电源、蓝色=信号、绿色=接地 设备标识： 每个断路器、熔断器、端子排均有激光蚀刻标签 箱门内侧粘贴系统单线图+端子接线表 集成RFID电子工单识别区，维修人员扫描即可调取历史故障库、接线图、试验报告 四、与多系统的联动控制设计 4.1 火灾报警系统（FAS）联动 根据**GB 50116-2013《火灾自动报警系统设计规范》**第6.3.9条要求，消防联动控制器应具有切断火灾区域及相关区域的非消防电源的功能。地铁门襟系统的消防联动逻辑如下： 正常模式： 门禁系统正常工作，人员刷卡+密码开门 所有门状态实时上传至车站控制室 火灾模式： FAS系统发出火灾报警信号 门襟配电箱收到硬线联动信号（非通信方式，确保极端可靠） 立即切断所有门禁电锁的供电回路，门锁自动释放 同时向综合监控系统（ISCS）上传"门禁已释放"状态信号 应急照明系统启动，引导人员疏散 验证标准：从FAS发出信号到所有门禁完全释放的时间≤3秒，这一指标在广州地铁21号线的消防验收中实际测得为1.2秒，远优于规范要求。 4.2 综合监控系统（ISCS）接口 门襟配电箱通过Modbus TCP协议与ISCS系统通信，上传以下关键数据： 两路市电输入状态（正常/故障） ATS开关位置（I路/II路/故障） UPS工作状态（正常/旁路/电池模式/故障） 蓄电池组电压、内阻、温度 各输出回路电流、断路器状态 箱体内部温度、湿度 同时接收ISCS下发的控制指令： 远程切断/恢复某一回路供电 触发全站门禁紧急释放 UPS电池组远程测试启动 4.3 紧急控制盘（IBP）硬线接口 在车站控制室的IBP盘上，设置有门禁系统紧急按钮，采用硬线直接连接至门襟配电箱的控制回路，不经过任何软件系统，确保在任何极端情况下（包括通信网络完全中断）都能可靠开门： IBP按钮采用带钥匙锁定的红色蘑菇头按钮 线路采用NH-KVV-8×1.5mm²耐火控制电缆 按下按钮后，配电箱内的中间继电器动作，直接断开所有电锁的供电回路 这一设计已在国内所有新建地铁线路中强制执行 五、典型应用场景与配置方案 5.1 标准地下车站配置方案 以一个18万m²建筑面积、3个出入口、2个设备管理区的标准地下车站为例，门襟配电箱的典型配置如下： 中央级配电箱（车站控制室旁）： 负责全站门禁系统的总电源分配 配置：ATS双电源切换+2kVA UPS+4小时蓄电池+16路输出 服务对象：车站门禁主控制器×2、各区域配电箱进线 区域级配电箱（设备区走廊）： 通常设置2-3个，分别服务于A端设备区、B端设备区、公共区 配置：单路电源输入+1kVA UPS+2小时蓄电池+8-12路输出 服务对象：就地控制器×5-8、读卡器×10-15、电锁×15-20 关键点位加强配置： 票务管理室：双回路独立供电，配置二级门禁控制器 信号设备室/通信设备室：一级门禁，配置防尾随功能 中央控制室：双层门联动控制，外层门关闭后内层门才能开启 5.2 车辆基地特殊场景配置 车辆基地（车辆段/停车场）的门禁系统规模更大、环境更复杂，配电箱设计有其特殊性： 环境适应性加强： 户外安装的配电箱采用不锈钢316L材质 温控系统：配备半导体加热器+散热风扇，保证-40℃～+85℃环境正常工作 防凝露设计：箱内安装湿度传感器+自动除湿装置 大规模点位管理： 一个车辆段门禁点位可达200-300个 采用"总配电箱+分配电箱+现场端子箱"三级配电结构 光纤主干传输，解决长距离通信信号衰减问题 与停车场管理系统集成： 道闸控制、车牌识别、人员门禁一体化供电 高峰时段（交接班）负载预测与智能限流 车辆RFID识别与人员门禁的联动授权 5.3 既有线路改造升级方案 对于运营10年以上的既有线路，门襟配电箱普遍存在设备老化、容量不足、功能落后等问题。深圳地铁1号线、上海地铁2号线的改造经验提供了可借鉴的模式： 不停运施工方案： 利用每日01:00-04:30的停运窗口期施工 采用"临时旁路供电+新旧系统并行"策略 单站改造分5个夜间窗口完成，确保次日运营不受影响 技术升级要点： 旧UPS（多为0.5-1kVA）升级为2kVA模块化UPS 增加智能电力监控，实现能耗统计与故障预警 补充消防硬线联动接口（早期线路多为软件联动） 蓄电池组从1小时后备延长至4小时 六、施工安装与验收标准 6.1 安装工艺要求 箱体安装： 落地安装：基础槽钢高度100-150mm，与地面固定牢固 挂墙安装：膨胀螺栓数量≥4个，承重≥200kg 垂直度偏差≤1.5mm/m，水平度偏差≤1mm/m 接线工艺： 导线连接采用冷压端子，严禁铰接 每个端子接线不超过2根，不同截面导线不得接在同一端子 接线完成后进行50N拉力测试，确保不松脱 线束绑扎间距：水平段≤200mm，垂直段≤300mm 接地工艺： 箱门与箱体之间采用BVR-6mm²软铜线跨接 接地铜排与车站接地网采用BVR-25mm²软铜线连接 接地电阻测试值必须≤1Ω 6.2 验收测试项目 根据DB61/T 1029-2016《城市轨道交通工程质量验收规范》，门襟配电箱验收必须完成以下测试： 电气性能测试： 绝缘电阻测试：各回路之间、回路与地之间≥20MΩ 耐压测试：AC2000V/1分钟，无击穿、闪络 电压偏差测试：满载时输出电压偏差≤±5% 负载测试：120%额定负载运行2小时，温升≤65K 功能测试： 双电源切换测试：模拟I路/II路断电，ATS自动切换，切换时间≤100ms UPS放电测试：满载放电至终止电压，时间≥4小时 消防联动测试：FAS发出信号后，全部门禁释放时间≤3秒 IBP盘控制测试：硬线按钮操作响应时间≤0.5秒 通信功能测试：与ISCS系统通信稳定，数据刷新周期≤1秒 环境适应性测试： 低温启动测试：-25℃环境下通电启动，工作正常 高温运行测试：+70℃环境下满载运行2小时，无异常 湿热测试：40℃、95%RH环境下48小时，绝缘正常 振动测试：5-500Hz正弦扫频，无松动、脱落 七、运维管理与常见故障解决方案 7.1 预防性维护计划 地铁门襟配电箱的维护应遵循"预防为主、养修并重"的原则，制定分级维护计划： 日常巡检（每周）： 检查面板指示灯状态，确认无报警 测量输入输出电压，记录偏差值 检查箱体温度，手感无异常发热 清洁箱内外灰尘，保持通风良好 月度维护： UPS蓄电池组电压测量，记录单节电压 各断路器、端子连接点温度红外检测 通信链路质量测试，误码率统计 消防联动功能抽测（每月抽测20%点位） 年度维护： UPS蓄电池组全容量放电测试，评估健康状态 浪涌保护器性能检测，劣化产品及时更换 绝缘电阻、接地电阻全面复测 箱内线路紧固扭矩复查（按标准扭矩值） 7.2 常见故障分析与解决方案 基于北京地铁运营有限公司2020-2025年故障统计数据库，地铁门襟配电箱的常见故障及解决方案如下： 表格 故障现象 发生频率 常见原因 解决方案 UPS频繁切电池模式 ★★★★☆ 市电电压波动超标，超出UPS输入范围 1. 调整UPS输入电压范围参数 2. 前端加装交流稳压器 3. 检查车站母线供电质量 蓄电池容量快速衰减 ★★★★☆ 环境温度过高，长期浮充 1. 改善箱体通风散热 2. 启用UPS温度补偿功能 3. 每季度执行一次自动均充 电磁干扰导致通信中断 ★★★☆☆ 与牵引回流共地，电位差过大 1. 检查屏蔽层接地是否良好 2. 通信线加装信号隔离器 3. 调整接地位置，远离强电回路 消防联动误动作 ★★☆☆☆ 联动线绝缘下降，感应干扰 1. 联动线更换为屏蔽电缆 2. 输入回路增加滤波电容 3. 软件增加信号防抖延时 电锁电源断路器跳闸 ★★☆☆☆ 多锁同时动作，启动电流叠加 1. 电锁分区分时供电 2. 断路器规格适当放大 3. 增加软启动电路限制冲击电流 7.3 应急处置流程 当门襟配电箱发生故障时，应严格按照以下流程处置： 故障报警确认：控制室接到报警后，立即通知机电工班 现场初步判断：运维人员15分钟内到达现场，判断故障类型 应急供电启用：如UPS故障，立即接入便携式应急电源（标配1kW/2小时） 临时安全措施：重要门禁点位安排人员值守，防止非法进入 故障修复：配件充足情况下，一般故障2小时内修复 记录与分析：填写故障报告单，分析根本原因，制定预防措施 八、未来发展趋势与技术创新 8.1 智能化与物联网融合 随着地铁数字化转型加速，新一代门襟配电箱正在向"智能配电单元"演进： 边缘计算能力： 箱内集成ARM架构边缘网关，具备本地数据处理能力 实现用电行为分析、故障预测预警、能耗优化控制 支持MQTT协议，数据直接上传至地铁云平台 AI故障诊断： 基于历史数据训练的AI模型，识别异常模式 预测蓄电池剩余寿命，提前预警失效风险 断路器触点磨损监测，预测维护时间点 8.2 模块化与标准化设计 即插即用模块化： 进线模块、UPS模块、配电模块、通信模块独立封装 采用欧式连接器对接，模块更换时间≤5分钟 不同厂商模块兼容，避免供应商锁定 全生命周期BIM管理： 设计阶段建立配电箱BIM模型，包含所有元器件参数 施工阶段二维码扫码验收，自动关联检验批资料 运维阶段扫码调取设备档案、维护记录、备件信息 8.3 绿色节能技术应用 高效电能转换： 采用GaN（氮化镓）功率器件，UPS效率从92%提升至96%以上 休眠模式管理，低负载时部分模块自动休眠 电能回收技术，门禁电机制动能量回馈利用 环保材料应用： 无铅PCB板，符合RoHS 2.0标准 防火材料采用无卤环保材质，火灾时不释放有毒气体 蓄电池采用磷酸铁锂技术，循环寿命提升3倍，更环保 结语：安全可靠，久久为功 地铁门襟配电箱，看似只是一个不起眼的电气设备，实则承载着整个轨道交通系统的安全防线。从设计之初的标准遵循，到施工安装的精益求精，再到运营期间的精心维护，每一个环节都直接关系到乘客的生命安全和地铁的正常运营。 回顾国内地铁发展二十余年的历程，我们看到了门襟配电箱从"简单供电箱"到"智能配电单元"的技术跃迁，也见证了行业标准从无到有、从粗到精的不断完善。未来，随着物联网、人工智能、数字孪生等新技术的深度融入，地铁门襟配电箱必将朝着更加智能、更加可靠、更加绿色的方向发展，为城市轨道交通的安全高效运行提供坚实保障。 正如中国城市轨道交通协会专家委员会所强调的："轨道交通的安全，源于每一个细节的可靠。门襟配电箱虽小，但它是安全链条上不可或缺的一环，值得我们用最严谨的态度去设计、用最精湛的工艺去制造、用最专业的精神去维护。" 参考文献： 《地铁设计规范》GB50157-2013 《出入口控制系统工程设计规范》GB50396-2007 《低压成套开关设备和控制设备》GB 7251.1-2013 长沙市轨道交通6号线门禁系统设备技术规格书（V2版） 成都地铁1号线门禁系统工程实践报告 广州地铁五号线屏蔽门电源系统应用研究 城市轨道交通工程质量验收规范DB61/T 1029-2016 中国城市轨道交通协会2025年行业统计报告
