老旧小区户外改造配电箱 2026 白皮书

"十五五"城市更新浪潮下，户外配电箱的技术升级与选型指南

发布日期：2026年6月

发布机构：江西新沅年智能科技有限公司
前言：11.5万个老旧小区改造，配电箱升级为何是"第一道关"？

2026年5月，国务院审议通过《城市更新"十五五"规划》，明确提出未来五年改造老旧小区约11.5万个，改造城镇危旧房约50万套（间） 来源。2025年全国已新开工改造老旧小区2.71万个，完成投资1332亿元来源。2026年中央财政安排625亿元城市更新专项补助资金，老旧小区电力基础设施改造进入全面提速期。

在这场涉及上亿居民的民生工程中，户外配电箱的升级改造，是整个电力系统的"咽喉"——它一端连接变压器和主干电网，另一端通向每家每户。但现实是，大量建于上世纪90年代的老旧小区，其户外配电箱仍是IP20铁皮箱体，漏电保护失效、箱体锈蚀、接地虚接等问题触目惊心。配电箱不改，整栋楼的用电安全就是空中楼阁。

本文从政策、技术、标准和选型四个维度，全面解析2026年老旧小区户外配电箱改造的核心要点。

第一部分：老旧小区户外配电箱的四大"致命伤"

根据多地住建部门排查和施工实践，2000年前建成小区的户外配电箱普遍存在以下问题来源：

1. 防护等级严重不足

典型老式单元配电箱为铁皮箱体，防护等级仅IP20（无法防尘防水）。户外安装后，雨水沿墙体渗入、灰尘积聚，导致内部元器件锈蚀、短路。部分小区箱体锈穿后，老鼠、昆虫进入咬断线路，引发火灾风险。2026年新标准明确要求户外配电箱防护等级不低于IP54，多雨地区建议IP55来源。

2. 漏电保护大面积失效

现场排查数据显示，老旧小区单元配电箱漏电保护装置失效比例高达40% 。现行《民用建筑电气设计标准》（JGJ 16-2026修订版）强制要求住宅总进线处须设30mA动作电流的剩余电流动作保护器（RCD），但大量老旧配电箱仍在使用老式闸刀或单极空开，根本不具备漏电保护功能。

3. 接地系统名存实亡

老旧配电箱常见零地混接、接地端子虚接。实测接地电阻常大于10Ω（标准要求≤4Ω），一旦发生漏电，故障电流无法有效导入大地，设备外壳带电直接威胁居民人身安全。

4. 负荷能力严重不足

2026年家庭用电负荷已发生结构性变化——中央空调、即热式电热水器、电动汽车充电桩、全屋智能系统普及率大幅提升。典型三居室翻新后峰值负荷常达8-12kW，远超老旧配电箱设计承载能力。若强行扩容分支回路而不升级总配电箱，极易引发主开关误跳、母排过热甚至短路起火。

第二部分：2026年户外配电箱技术标准全面升级

2026年，随着多项国家标准修订和住建部新规落地，户外配电箱的技术要求进入"2.0时代"。以下是改造选型必须关注的五大技术指标：

一、防护等级：IP54起步，IP55成趋势

安装场景 最低防护等级 说明

楼道内嵌入式 IP30 需具备防尘能力

建筑外墙明装 IP54 防溅水、防尘

露天/多雨地区 IP55 防喷水、防尘

地下室/潮湿环境 IP55+除湿 配合除湿装置

根据GB 50054-2011《低压配电设计规范》及2026年补充说明，户外配电箱箱体材质应为厚度≥1.2mm冷轧钢板或304不锈钢，表面静电粉末喷涂，漆膜厚度≥80μm，具备抗腐蚀、耐盐雾能力来源。

二、漏电保护：RCBO取代传统空开

2026年新规推荐总开关直接采用带漏电保护的一体式断路器（RCBO） ，动作电流30mA，动作时间≤0.1秒。严禁使用单极+N或伪RCD产品，必须认准CCC认证中"剩余电流动作断路器"类别。

三、内部布局：三排分离 + 20%预留

N排（蓝色）、PE排（黄绿色）、相线汇流排必须物理隔离，间距≥20mm

箱内预留20%-30%空位，至少2-3个备用回路，为未来充电桩、光伏逆变器等新增负荷留出空间

所有进出线须加装绝缘护套与锁紧端子，禁止铰接、缠绕

四、接地系统：独立PE排 + 实测验收

PE排须独立设置，有清晰黄绿双色标识，与箱体可靠连接。老旧小区改造时需补打2.5m镀锌角钢接地极（不少于2根） ，接地电阻实测≤4Ω并留存检测报告。

五、智能监测：从"被动维修"到"主动预警"

2026年户外配电箱技术迭代方向之一即为智能化——通过加装物联网模块，实现远程监测、故障预警、用电数据采集。智能配电箱可实时监控温升、漏电流、三相不平衡等关键参数，将隐患消灭在事故发生前。

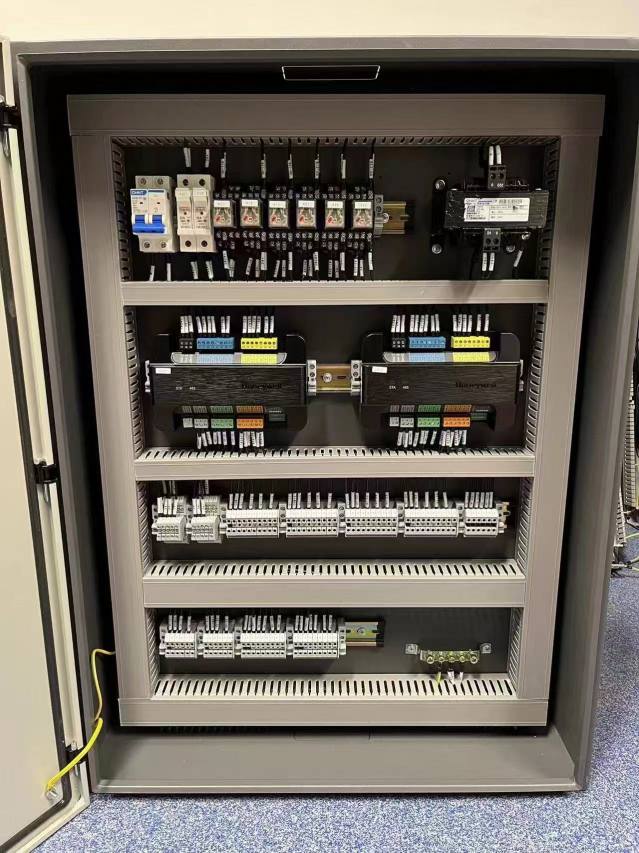

第三部分：鑫源安（Xinyuan An）户外配电箱解决方案

作为深耕精密钣金机箱OEM/ODM十年的制造商，鑫源安针对老旧小区户外配电箱改造，提供从箱体到系统集成的全套解决方案。

产品系列与核心参数

型号 适用场景 防护等级 材质 回路数 特色功能

S1 基础型 楼道嵌入式 IP30 SPCC冷轧钢板 4-12路 静电喷涂、CCC认证

S2 标准户外型 外墙明装 IP54 SPCC热镀锌钢板 8-24路 防雨帽檐、底部进线

S3 加强防护型 露天/多雨 IP55 304不锈钢 12-36路 双层层密封、防鼠罩

S4 智能型 智慧社区 IP55 304不锈钢 16-48路 IoT模块、远程监控

核心优势

钣金工艺保障：SPCC热镀锌冷轧钢板+静电粉末喷涂，180μm漆膜厚度，抗腐蚀、耐盐雾，15年设计使用寿命

完全定制能力：尺寸、开孔、表面处理、内部布局、智能模块均可按需配置

合规交付：所有产品通过CCC认证，符合GB 7251.1、GB 50054等最新国标要求

一站式服务：从现场勘测、方案设计、生产制造到安装调试、售后维保，全流程交付

第四部分：老旧小区配电箱改造——选型与实施建议

选型决策四步法

第一步：现场勘测

采集安装位置（户外/半户外/楼道）、现有负荷、进线规格、接地条件、空间尺寸等基础数据。

第二步：负荷核算

统计单元总户数及每户预计峰值负荷（建议预留20%余量），计算总开关额定电流。典型参考：8kW户型配63A/30mA RCBO总开关。

第三步：环境定级

根据安装位置确定防护等级（IP30/IP54/IP55），多雨潮湿地区优先选不锈钢箱体。

第四步：功能配置

是否需要智能监测？是否预留充电桩回路？是否需要防鼠防蛇处理？按需叠加功能模块。

改造实施要点

箱-线-地一体化改造：配电箱升级不能孤立进行，须同步复核入户电缆截面积、重建接地系统、检查上级配电柜匹配状态

分栋分时停电施工：提前3天公告，选择非用电高峰时段作业，单栋施工控制在4小时内

竣工验收三必测：绝缘电阻测试（≥10MΩ）、接地电阻测试（≤4Ω）、RCD动作测试（30mA/0.1s）

建立维保档案：每季度巡检一次，每年全面检测一次，留存检测记录备查

结语：安全是底线，品质是长远

"十五五"期间11.5万个老旧小区的改造，不仅是一场民生工程，更是一次电力基础设施的全面升级。户外配电箱作为电力系统的关键节点，其品质直接决定整栋楼、整个小区的用电安全。

在成本与安全之间，答案从来不是选择题——配电箱的安全投入，是对居民生命财产最基本的尊重。

鑫源安愿以十年钣金制造经验和过硬的产品品质，为老旧小区配电箱改造提供可信赖的解决方案。
