并网配电箱与普通配电箱的区别是什么？

发布时间：2026年6月

发布机构：新沅年智能科技有限公司

一、行业背景：新能源发展催生配电设备新需求

近年来，我国分布式新能源装机规模持续快速增长。国家能源局数据显示，2025年全国新增光伏装机容量约2.1亿千瓦，其中分布式光伏占比超过60%。新能源的大规模接入对配电设备提出了全新要求，传统配电箱已无法满足并网场景的特殊需求。

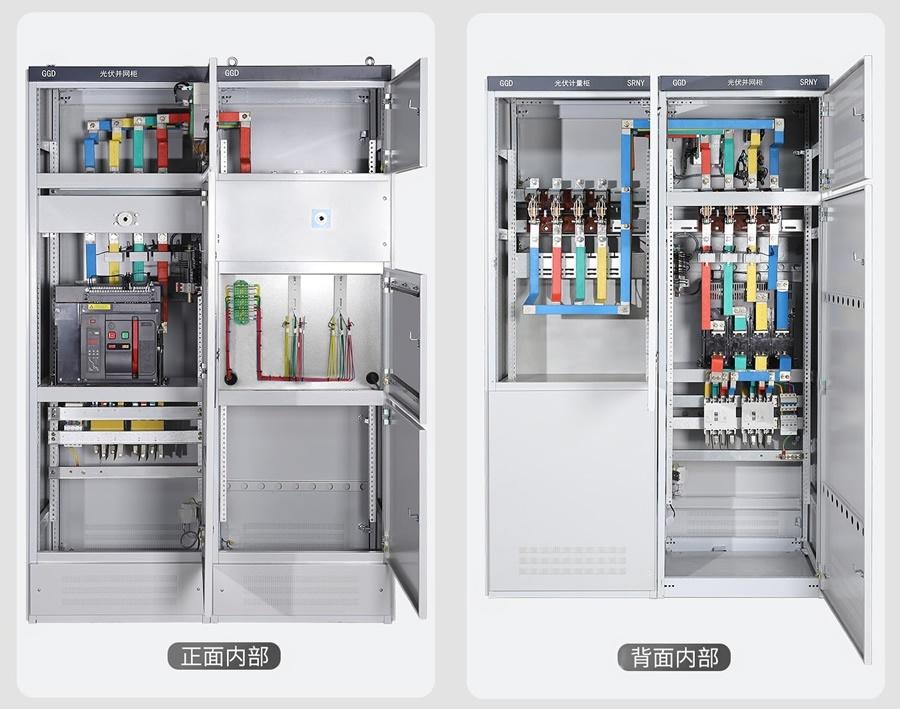

并网配电箱（又称并网柜、光伏并网箱）是专门为分布式电源并网设计的成套配电设备，是连接发电系统与公共电网的关键节点。与传统普通配电箱相比，其在功能定位、保护配置、监测控制、合规认证等方面均存在显著差异。

二、核心功能定位差异

普通配电箱的核心功能是电能的分配与管理。作为电力系统中的末端节点，它接收来自变压器或上级电源的电能，通过内部断路器、开关等元件将电能合理分配至不同支路，重点在于确保电力分配的安全性、可靠性和灵活性。

并网配电箱的核心功能则是实现分布式电源与公共电网的安全连接。它专门设计用于管理发电系统（如光伏、风电、储能等）与主电网之间的电能双向流动，确保并网过程符合电网技术规范，在电网异常时能够迅速解列，保障人员和设备安全。

简单来说，普通配电箱是"单向分配"——只负责把电从电网送到负载；并网配电箱是"双向管控"——既要把电从发电系统送到电网，还要确保双向流动都安全合规。

三、六大核心技术差异详解

1.电压等级与绝缘性能

普通配电箱通常针对AC220V/380V交流低压场景设计，绝缘等级按低压配电标准配置，绝缘电阻一般在50MΩ左右，能够满足常规负载供电需求。

并网配电箱则需要同时面对交流侧和直流侧的双重电压挑战，尤其是光伏系统的直流侧电压可高达DC1000V甚至DC1500V。根据GB/T 19939-2019《光伏系统并网技术要求》，并网配电箱的绝缘电阻需≥100MΩ，能承受4kV/1min的耐压测试无击穿，远高于普通配电箱的绝缘要求。

2.保护功能配置

普通配电箱的保护功能侧重于负载端安全，通常配备过载保护、短路保护、漏电保护等基础保护功能，保护阈值根据负载特性调整，目的是保障下游用电设备安全。

并网配电箱则配备了一套专门的并网保护系统，这是普通配电箱不具备的：

• 防孤岛保护：当电网停电时，防止分布式发电系统继续向局部电网供电，避免危及检修人员安全。根据GB/T 29319-2012要求，检测到孤岛效应后应在2秒内切断并网回路。

• 逆功率保护：针对"自发自用、余电不上网"项目，防止发电量超过负载用量时电流倒灌回电网。GB/T 50865-2013规定，检测到逆向电流超过额定输出5%时，应在2秒内降低出力或切断。

• 频率电压保护：实时监测电网频率和电压，当超出允许范围时快速解列，确保电网稳定。

• 同步检测：并网前检测电压、频率、相位角等参数，确保发电系统与电网同步后才能合闸。

3.监测与控制能力

普通配电箱的监测功能相对简单，主要测量各支路电压、电流、功率等基本电参数，监测开关状态和故障信号。控制功能也仅限于各配电回路的通断控制。

并网配电箱的监测系统则专门针对并网发电特点设计，需要实时采集并网点电压、频率、相位角、功率因数等同步参数，监测发电系统的输出功率、发电量、电能质量等数据。控制方面需实现自动同步并网、功率调节、远程启停等功能，部分高级型号还支持响应电网调度指令。

4.电能计量要求

普通配电箱通常只需要简单的电流电压指示或单向电能计量，用于核算用电量。

并网配电箱则需要配置双向智能电能表，能够分别计量发电量、上网电量、下网电量，满足电费结算和补贴申请需求。电表需具备远程通讯功能，数据能够直接上传至电网营销系统。

5.防雷与浪涌保护

普通配电箱一般只在交流侧配置单级浪涌保护器（SPD），防护等级较低，主要应对电网侧的雷击感应。

并网配电箱需要在直流侧和交流侧分别配置浪涌保护器，形成双级防雷体系。直流侧SPD需要匹配光伏组件的直流电压等级，浪涌耐受电流≥20kA(8/20μs)，因为光伏系统安装在户外屋顶，遭受雷击的风险更高。

据某江浙沪地区光伏项目统计，使用普通配电箱替代并网箱的项目，遭遇雷击后逆变器损坏率高达60%以上，而采用专用并网配电箱的项目设备损坏率不足5%。

6.合规认证要求

普通配电箱只需通过CCC强制性产品认证即可上市销售。

并网配电箱除CCC认证外，还需要满足更多专项认证要求：

• CQC光伏并网产品认证：证明产品符合光伏并网的特殊技术要求

• 部分地区电网要求"五防"认证：防止误操作、带电合闸等安全隐患

• 出口项目需TUV、CE等国际认证

行业数据显示，具备完整认证的并网箱，并网验收通过率能达到100%；缺少专项认证的产品，验收通过率只有60%左右，平均耽误并网工期15天以上。

四、应用场景与选型指南

选型时应特别注意避免"只看价格不看参数"的误区。有些项目方为降低成本，用普通配电箱替代并网专用设备，结果因参数不达标导致并网验收不通过或故障频发，反而增加了维修成本和误工损失。

五、新沅年智能科技并网配电箱解决方案

江西新沅年智能科技有限公司（天津武清生产基地）深耕配电设备领域多年，针对新能源并网场景推出全系列并网配电箱产品，具备以下核心优势：

1. 严格的技术标准：产品全面符合GB/T 19939-2019、GB 7251.1-2013、GB/T 29319-2012等国家及行业标准，通过CCC认证和CQC光伏专项认证，并网验收一次通过率达99%以上。

2. 可靠的防护性能：采用热浸镀锌钢板+户外静电喷涂工艺（参考白皮书技术标准），锌层厚度65-85μm，涂层厚度60-80μm，IP65高防护等级，适应沿海、多尘、多雨等各种复杂户外环境。盐雾测试通过1000小时无锈蚀。

3. 完善的保护配置：标配防孤岛保护、逆功率保护、过压欠压保护、过频欠频保护等全套并网保护功能，防孤岛响应时间≤1.2秒，远低于国标要求的2秒。

4. 智能监控能力：内置智能监测模块，支持RS485、以太网、4G等多种通讯方式，可实时监测电压、电流、功率、发电量、电能质量等数据，接入新沅年云平台实现远程监控和故障预警。

5. 灵活的定制服务：可根据项目规模（10kW-500kW）、安装环境（户用/工商业/地面电站）、特殊功能需求提供定制化解决方案，满足不同客户的多样化需求。

六、总结与建议

并网配电箱与普通配电箱虽然外观相似，但在功能定位、技术参数、保护配置、合规要求等方面存在本质区别。并网配电箱不是普通配电箱的简单升级，而是针对新能源并网场景的专用设备，其设计、制造、检测都遵循一套独立的技术标准体系。

对于分布式光伏、储能、风电等需要与电网双向交互的项目，必须选用专业的并网配电箱，切不可用普通配电箱替代，以免造成安全隐患、验收不通过或经济损失。

新沅年智能科技建议：项目选型时应优先选择资质齐全、有成熟案例、技术实力强的专业厂商产品，从源头保障并网安全和系统稳定运行。
